Panneau précâblé de régulateur d’unité d’apport d’air frais
Le panneau d’unité d’apport d’air frais de Prolon utilise un régulateur PL-M2000-MUA, installé et précâblé dans un cabinet de type industriel, permettant ainsi une installation rapide et efficace. Ce panneau diffère des autres modèles Prolon en offrant des caractéristiques propres au fonctionnement du régulateur MUA. La face avant du cabinet dispose d’un commutateur Arrêt/Départ/Automatique, de lampes témoin pour l’état du ventilateur et le mode verrouillage, ainsi qu’un bouton-poussoir de réinitialisation. Sa taille compacte permet d’en installer plusieurs côte-à-côte, laissant ainsi à votre projet une apparence soignée et professionnelle. Vous sauverez un temps précieux avec cette solution intégrée qui utilise des relais pour chaque sortie digitale, des fusibles intégrés, ainsi que des goulottes passe-fil facilitant vos branchements. Les borniers numérotés permettent un raccordement facile à vos équipements ainsi que vers d’autres appareils Prolon et la certification intégrale ULc vous offre à vous et à votre client une totale paix d’esprit.
-
- Panneau précâblé en usine, équipé de fusibles et de borniers identifiés
- Séquence de ventilation pour application à volume d’air simple, double, ou variable
- Opération saisonnière Été/Hiver configurable
- Compensation de la consigne de l’air alimenté par température extérieure ou de pièce
- Contrôle de la pression du bâtiment ou taux de CO2 à l’aide d’un variateur de fréquence
- Nombreuses protections internes utilisant des limites de températures ainsi que des délais ajustables

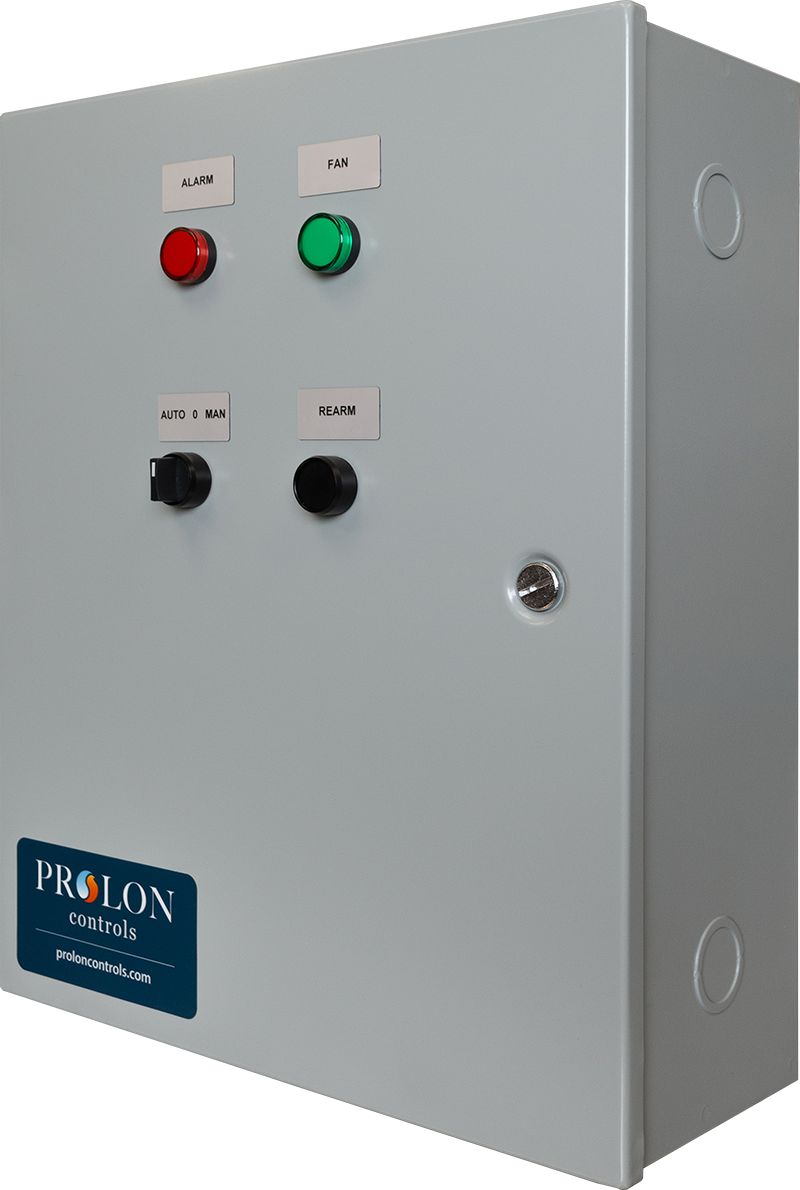

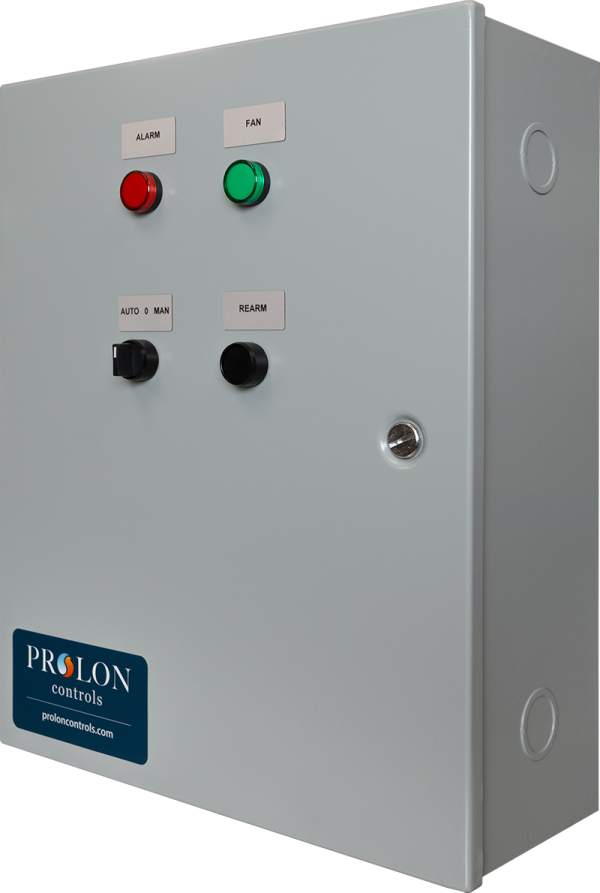

- Sélecteur de mode, témoins lumineux, et bouton de réinitialisation tous montés en façade du cabinet
- Régulation proportionnelle et intégrale (PI) optimisant la performance et le confort
- 5 sorties numériques et 3 sorties analogiques toutes munies de disjoncteurs réarmables ainsi que d’interrupteurs Manuel / Arrêt / Auto
- Horloge interne 7-jours / 4 évènements par jour / avec horaire et calendrier configurable. Réserve de marche de 10 jours sans électricité
- Séquences du régulateur M2000 hautement personnalisables, utilisant de nombreuses limites, protections et délais de sécurité
- Toutes les sorties digitales sont isolées par des relais installés et pré-câblés dans le panneau
- Les lampes témoin DEL permettent un diagnostic rapide de l’alimentation, de la communication et du fonctionnement du système
Spécifications Techniques

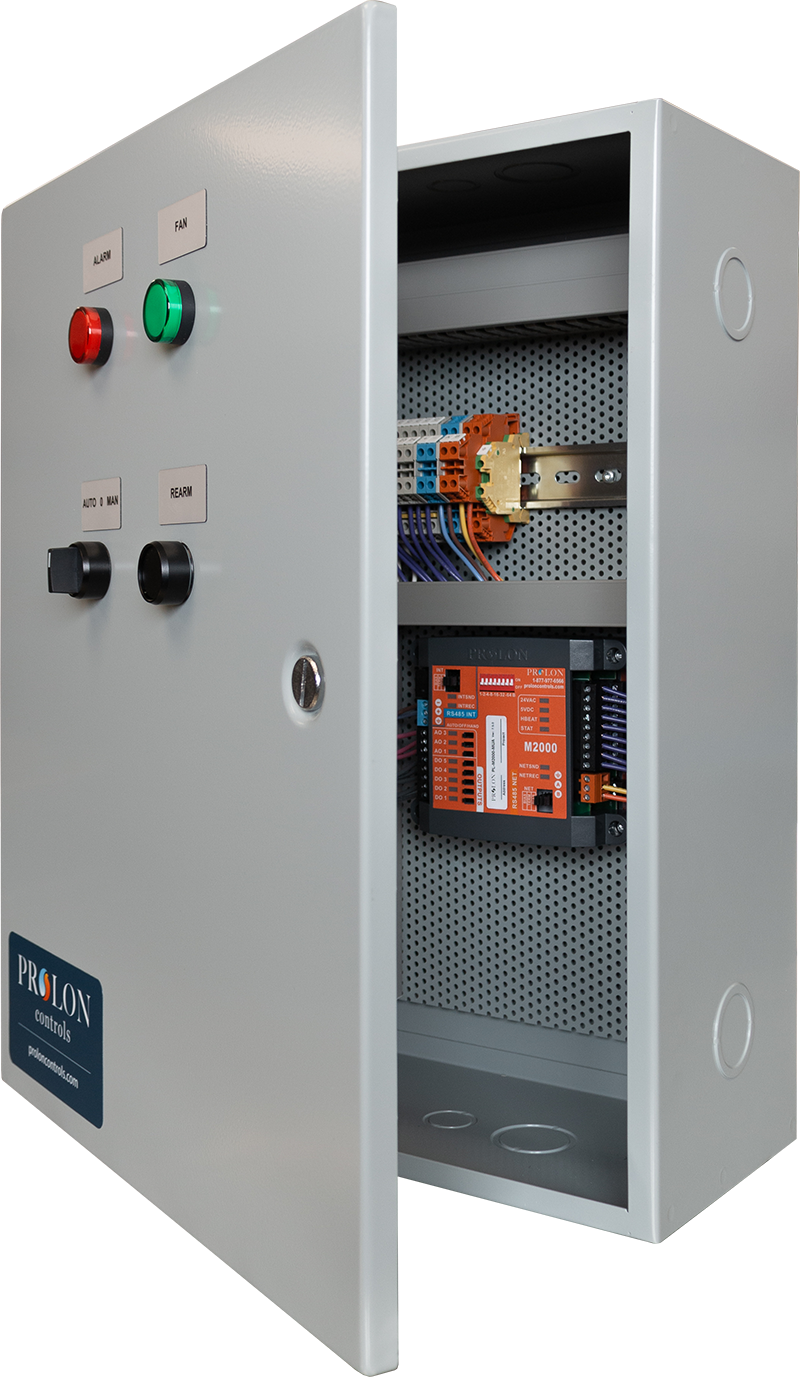

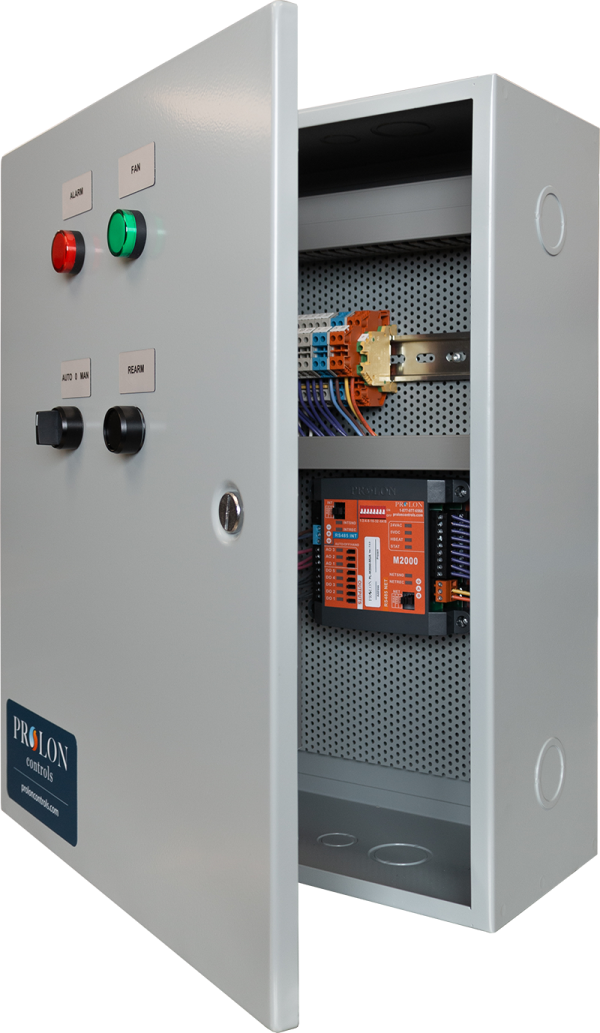

- Contient 1x régulateur M2000 assemblé dans un cabinet NEMA 1
- Dimensions: 20” (H) x 16” (L) x 6” (P), avec ouvertures à percer au haut et bas
- Option: Régulateur NC-2000 avec affichage 10’’ HD 1080p, 8-core 1.2 GHz, IPS, 2GB RAM
- Accès limité ou verrouillé à l’aide de mots de passe
- Interrupteur à baillonnette avec fusible ‘’Slo-Blo’’ (3A @ 250VAC) et fusible de rechange additionnel
- Borniers complets pour tous les raccordements externes (alimentation 24Vac, communication, etc.)

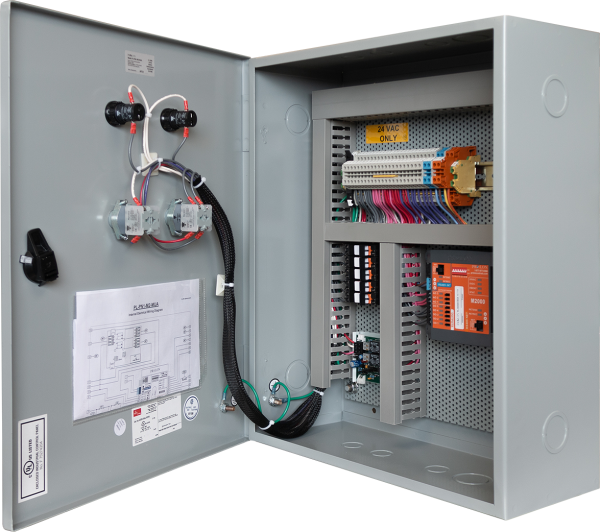

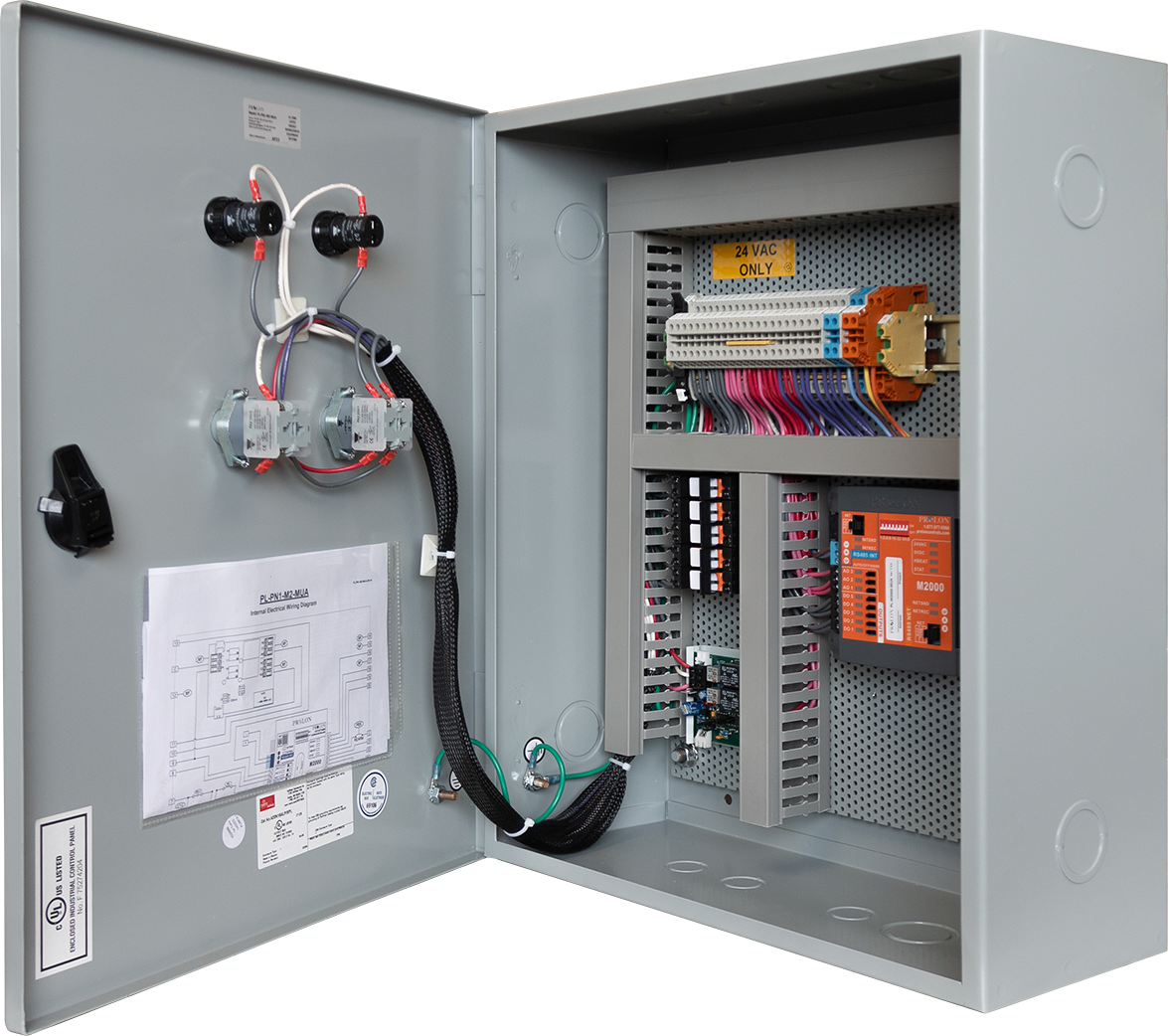

- Schéma de câblage inséré dans la porte du cabinet
- Certification électrique ULc508A intégrale
-
- Fiche technique du panneau
- Schéma de câblage M2000-MUA (anglais seulement)
- Schéma de câblage NC2000 / M2000-MUA (anglais seulement)
- Schéma de câblage M2000 / M2000-MUA (anglais seulement)
- Schéma de câblage C1050 / M2000-MUA (anglais seulement)
- Fiche technique NC2000
- Guide Focus NC2000
- Guide Technique NC2000
- Fiche technique M2000-MUA
- Guide Focus MUA
- Guide technique MUA
-
Spécification
- Panneau précâblé en usine, équipé de fusibles et de borniers identifiés
- Séquence de ventilation pour application à volume d’air simple, double, ou variable
- Opération saisonnière Été/Hiver configurable
- Compensation de la consigne de l’air alimenté par température extérieure ou de pièce
- Contrôle de la pression du bâtiment ou taux de CO2 à l’aide d’un variateur de fréquence
- Nombreuses protections internes utilisant des limites de températures ainsi que des délais ajustables
- Sélecteur de mode, témoins lumineux, et bouton de réinitialisation tous montés en façade du cabinet
- Régulation proportionnelle et intégrale (PI) optimisant la performance et le confort
- 5 sorties numériques et 3 sorties analogiques toutes munies de disjoncteurs réarmables ainsi que d’interrupteurs Manuel / Arrêt / Auto
- Horloge interne 7-jours / 4 évènements par jour / avec horaire et calendrier configurable. Réserve de marche de 10 jours sans électricité
- Séquences du régulateur M2000 hautement personnalisables, utilisant de nombreuses limites, protections et délais de sécurité
- Toutes les sorties digitales sont isolées par des relais installés et pré-câblés dans le panneau
- Les lampes témoin DEL permettent un diagnostic rapide de l’alimentation, de la communication et du fonctionnement du système
Spécifications Techniques
- Contient 1x régulateur M2000 assemblé dans un cabinet NEMA 1
- Dimensions: 20” (H) x 16” (L) x 6” (P), avec ouvertures à percer au haut et bas
- Option: Régulateur NC-2000 avec affichage 10’’ HD 1080p, 8-core 1.2 GHz, IPS, 2GB RAM
- Accès limité ou verrouillé à l’aide de mots de passe
- Interrupteur à baillonnette avec fusible ‘’Slo-Blo’’ (3A @ 250VAC) et fusible de rechange additionnel
- Borniers complets pour tous les raccordements externes (alimentation 24Vac, communication, etc.)
- Schéma de câblage inséré dans la porte du cabinet
- Certification électrique ULc508A intégrale
-
Documentation
- Fiche technique du panneau
- Schéma de câblage M2000-MUA (anglais seulement)
- Schéma de câblage NC2000 / M2000-MUA (anglais seulement)
- Schéma de câblage M2000 / M2000-MUA (anglais seulement)
- Schéma de câblage C1050 / M2000-MUA (anglais seulement)
- Fiche technique NC2000
- Guide Focus NC2000
- Guide Technique NC2000
- Fiche technique M2000-MUA
- Guide Focus MUA
- Guide technique MUA
